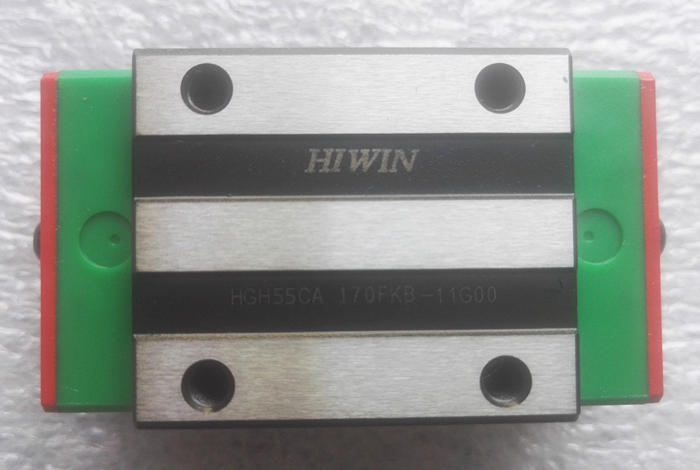

上银导轨HGH55CA规格尺寸图
注:1kgf=9.81N
型号 |
组件尺寸(mm) |
滑块尺寸(mm) |
滑轨尺寸(mm) |
||||||||||||||||||||
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
HGH55CA |
80 |
13 |
23.5 |
100 |
75 |
12.5 |
75 |
117.7 |
166.7 |
27.35 |
11 |
12.9 |
M12 |
17.5 |
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
型号 |
滑轨固定螺栓尺寸 |
基本动额定负荷 |
基本静额定负荷 |
容许静力矩(KN-m) |
重量(kg) |
|||
(mm) |
C(KN) |
C0(KN) |
MR |
MP |
MY |
滑块 |
导轨/米 |
|
HGH55CA |
M14×45 |
114.44 |
148.33 |
3.69 |
2.64 |
2.64 |
4.17 |
15.08 |
台湾上银导轨HGH55CA行走平行度
滑轨长度(mm) |
精度等级(μm) |
||||
C |
H |
P |
SP |
UP |
|
0 ~100 |
12 |
7 |
3 |
2 |
2 |
100~200 |
14 |
9 |
4 |
2 |
2 |
200~300 |
15 |
10 |
5 |
3 |
2 |
300~500 |
17 |
12 |
6 |
3 |
2 |
500~700 |
20 |
13 |
7 |
4 |
2 |
700~900 |
22 |
15 |
8 |
5 |
3 |
900~1100 |
24 |
16 |
9 |
6 |
3 |
1100~1500 |
26 |
18 |
11 |
7 |
4 |
1500~1900 |
28 |
20 |
13 |
8 |
4 |
1900~2500 |
31 |
22 |
15 |
10 |
5 |
2500~3100 |
33 |
25 |
18 |
11 |
6 |
3100~3600 |
36 |
27 |
20 |
14 |
7 |
3600~4000 |
37 |
28 |
21 |
15 |
7 |
上银直线导轨HGH55CA预压等级(HG系列线性滑轨提供三种标准预压,可依据用途选择合适的预压力)
预 压 等 级 | 标 记 | 预压力 | 使用条件 | 使用范围 |
无预压 | Z0 | 0~0.02C | 负荷方向固定且冲击小,精度要求低 | 搬送装置,自动包装机,自动化产业机械,一般工业机械的XY轴,焊接机,熔断机,工具交换装置 |
中预压 | ZA | 0.05C~0.07C | 轻负荷且要求高精度 | 一般工业机械的Z轴,放电加工机,NC车床,精密XY平台,测定器,机械加工中心,立式加工中心,工业用机器人,自动涂装机,各种高速材料供给装置 |
重预压 | ZB | 0.10C~0.12C | 刚性要求,且有振动,冲击之使用环境 | 机械加工中心,磨床,NC车床,立式或卧式铣床,机床的Z轴,重切削加工机 |
等 级 | 互换性线轨(单出件) | 非互换性线轨(组合件) | ||
预 压 等 级 | Z0,ZA | Z0,ZA,ZB |

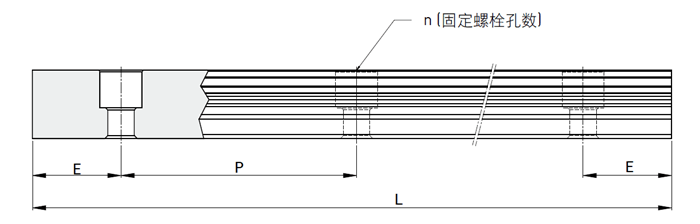

台湾上银线性导轨HGH55CA端距(E)
东莞市启威五金机电有限公司备有导轨标准长度库存供应客户需求。若客户订购非标准长度导轨时,端面距离E的尺寸最好不要大于1/2P,防止因E的尺寸过大导致导轨装配后端部的不稳定,从而降低直线导轨的精度。
L=(n-1)×P+2×E
L:导轨总长度(mm)
n:螺栓孔数
P:螺栓孔与孔之间的距离(mm)
E:最边上的螺栓孔中心至端面的距离(mm)
举例说明:HGH55CA2R2000ZAC,孔与孔之间的距离为120,总长为2000,计算方式如下:
2000÷120=16.667,那么导轨可以分成16等分,余下的就是导轨端距总和。2000-120×16=80,由此可知,导轨两端端距总和为80,如果端距平分就是40-40,其他分法:41-39,42-38,43-37,44-36.......,只要总和等于80就可以了。

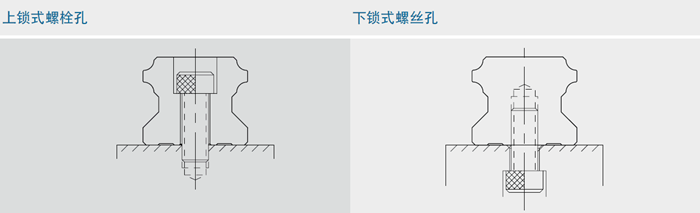

上银HIWIN直线导轨HGH55CA滑轨安装方式(一种是上锁式,一种是下锁式)
上银导轨滑块必备小常识:
1.导轨滑块存放
存放导轨滑块时请确定涂上防锈油封入指定封套中,并水平放置,且避免高低温及高度潮湿的环境。使用环境温度请勿超过80℃,瞬时温度请勿超过100℃。
(1)滑块和滑轨在倾斜后可能因本身重量而落下,请小心注意。
(2)敲击或摔落滑轨,即使外观看不出破损,但可能造成功能上的损失,请小心注意。
(3)请勿自行分解滑块,因可能导致异物进入或对组装精度造成不利影响。
(4)要放在常温的房间里。
(5)导轨上面要刷一些防锈油,防止导轨遇空气氧化生锈。
(6)为了防止油脂挥发,最好在外面包上一层薄膜。
(7)导轨水平放置在一个平台物架上,防止变形。
(8)导轨勿压重物,避免因重压产生变形。
2.导轨滑块润滑
(1)请先擦拭防锈油后再注入润滑油使用。(建议使用油黏滞度约为30-150cSt的润滑油)
(2)请勿将不同性质的润滑油混合使用。
(3)采用润滑油润滑时,会因不同安装方式而不同,请先与东莞启威联系。
