RGH四方型

RGH系列--滚柱四方型直线导轨



上银RGH系列导轨特点:

(1) 最佳化设计
RG系列线性滑轨的回流模组已取得多国专利,确保滚柱型滚动体可顺畅地进行无限循环滚动。并利用先进有限元素法进行结构应力分析,求出滑块与滑轨结构的最佳化设计。
(2) 四方向皆具有超高刚性
RG系列线性滑轨以滚柱型滚动体取代了滚珠,藉由滚柱与滑轨与滑块的线接触方式,滚柱在承受高负载时仅仅形成微量的弹性变形,不仅可大幅提升线性滑轨的刚性值,更能维持高精度的加工。右图为等体积的直径变化量滚珠与滚柱的刚性表现。
(3) 四方向皆具有超重负载能力
RG系列线性滑轨采用DB(45°-45°)组合,能承受上下和左右方向的负荷,让线性滑轨具有超高负载能力。在相同工作负荷的要求下,RG线轨相较於滚珠型线轨可有较小的体积,即可均
(4) 延长寿命
RG系列线性滑轨是以ISO规范(ISO14728-1)为基准来制定基本动额定负荷,该基本动额定负荷系以额定寿命100公里计算之。线性滑轨的寿命会因实际承受工作负荷而不同,滚柱型线性滑轨的寿命计算可依选用线性滑轨的基本动额定负荷及工作负荷推算出使用寿命。





注:1kgf=9.81N

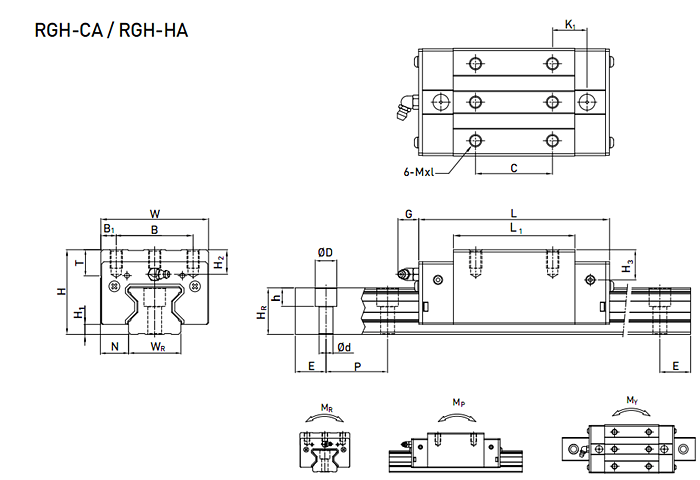

型号

组件尺寸(mm)

滑块尺寸(mm)

滑轨尺寸(mm)

H

H1

N

W

B

B1

C

L1

L

K1

K2

G

M

T

H2

H3

WR

HR

D

h

d

P

E

RGH15CA

28

4

9.5

34

26

4

26

45

68

13.4

4.7

5.3

M4

6

7.6

10.1

15

16.5

7.5

5.7

4.5

30

20

RGH20CA

34

5

12

44

32

6

36

57.5

86

15.8

6

5.3

M5

8

8.3

8.3

20

21

9.5

8.5

6

30

20

RGH20HA

50

77.5

106

18.8

RGH25CA

40

5.5

12.5

48

35

6.5

35

64.5

97.9

20.75

7.25

12

M6

9.5

10

10

23

23.6

11

9

7

30

20

RGH25HA

50

81

114.4

21.5

RGH30CA

45

6

16

60

40

10

40

71

109.8

23.5

8

12

M8

9.5

10.3

10.3

28

28

14

12

9

40

20

RGH30HA

60

93

131.8

24.5

RGH35CA

55

6.5

18

70

50

10

50

79

124

22.5

10

12

M8

12

19.6

19.6

34

30.2

14

12

9

40

20

RGH35HA

72

106.5

151.5

25.25

RGH45CA

70

8

20.5

86

60

13

60

106

153.2

31

10

12.9

M10

16

24

24

45

38

20

17

14

52.5

22.5

RGH45HA

80

139.8

187

37.9

RGH55CA

80

10

23.5

100

75

12.5

75

125.5

183.7

37.75

12.5

12.9

M12

17.5

27.5

27.5

53

44

23

20

16

60

30

RGH55HA

95

173.8

232

51.9

RGH65CA

90

12

31.5

126

76

25

70

160

232

60.8

15.8

12.9

M16

25

15

15

63

53

26

22

18

75

35

RGH65HA

120

223

295

67.3



型号

滑轨固定螺栓尺寸

基本动额定负荷

基本静额定负荷

容许静力矩(KN-m)

重量(kg)

 (mm)

C(KN)

C0(KN)

MR

MP

MY

滑块

导轨/米

RGH15CA

M4×16

11.3

24

0.311

0.173

0.173

0.20

1.8

RGH20CA

M5×20

21.3

46.7

0.647

0.46

0.46

0.40

2.76

RGH20HA

26.9

63

0.872

0.837

0.837

0.53

RGH25CA

M6×20

27.7

57.1

0.758

0.605

0.605

0.61

3.08

RGH25HA

33.9

73.4

0.975

0.991

0.991

0.75

RGH30CA

M8×25

39.1

82.1

1.445

1.06

1.06

0.90

4.41

RGH30HA

48.1

105

1.846

1.712

1.712

1.16

RGH35CA

M8×25

57.9

105.2

2.17

1.44

1.44

1.57

6.06

RGH35HA

73.1

142

2.93

2.6

2.6

2.06

RGH45CA

M12×35

92.6

178.8

4.52

3.05

3.05

3.18

9.97

RGH45HA

116

230.9

6.33

5.47

5.47

4.13

RGH55CA

M14×45

130.5

252

8.01

5.4

5.4

4.89

13.98

RGH55HA

167.8

348

11.15

10.25

10.25

6.68

RGH65CA

M16×50

213

411.6

16.20

11.59

11.59

8.89

20.22

RGH65HA

275.3

572.7

22.55

22.17

22.17

12.13
