QHH四方型
QHH系列--静音式重负荷四方型线性滑轨
1、低噪音设计
利用同步联结器可使滚珠均匀等间隔的排列，滚珠与滚珠间的相互撞击金属声消失，尖锐的高频声音强度有效降低。总和的噪音强度与旧有系列比较在各个速度域有效降低约7.7分贝。
2、自润设计无须添油
专利的同步联结器在中间的间隔部设计有储油的空间，可供给钢珠在运行时润滑之需要，且在经过方向回转部时，能够将润滑油均匀的补充于储油空间内，继续均匀润滑钢珠，所以补充润滑油的频率可有效的减少。经过测试，在出厂前添加高性能的锂皂基油脂，在0.2倍的动额定负荷下，可持续使用超过2500公里而不产生疲劳破坏。所以在出厂时即添加高性能的润滑油脂，在一般正常使用下无需进行维护，即可确保其寿命年限。

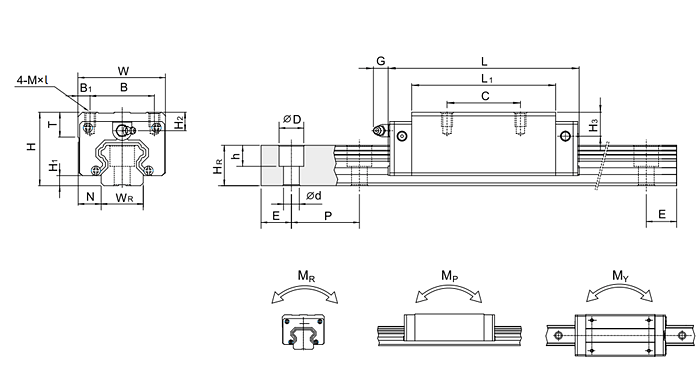

QHH系列线性滑轨尺寸表如下：
注：1kgf=9.81N
|
型号 |
组件尺寸（mm） |
滑块尺寸（mm） |
导轨尺寸（mm） |
|||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
T1 |
L1 |
L |
K1 |
K2 |
G |
M |
T |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
|
QHH15CA |
28 |
4 |
9.5 |
34 |
26 |
4 |
26 |
- |
39.4 |
61.4 |
10 |
5 |
5.3 |
M4 |
6 |
7.95 |
8.2 |
15 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
|
QHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
- |
50.5 |
76.7 |
11.75 |
6 |
12 |
M5 |
8 |
6 |
6 |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
|
QHH20HA |
50 |
- |
65.2 |
91.4 |
12.1 |
|||||||||||||||||||
|
QHH25CA |
40 |
5.5 |
12.5 |
48 |
35 |
6.5 |
35 |
- |
58 |
83.4 |
15.7 |
6 |
12 |
M6 |
8 |
10 |
8.5 |
23 |
22 |
11 |
9 |
7 |
60 |
20 |
|
QHH25HA |
50 |
- |
78.6 |
104 |
18.5 |
|||||||||||||||||||
|
QHH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
- |
70 |
97.4 |
19.5 |
6.25 |
12 |
M8 |
8.5 |
9.5 |
9 |
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
QHH30HA |
60 |
- |
93 |
120.4 |
21.75 |
|||||||||||||||||||
|
QHH35CA |
55 |
7.5 |
18 |
70 |
50 |
10 |
50 |
- |
80 |
113.6 |
19 |
7.5 |
12 |
M8 |
10.2 |
15.5 |
13.5 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
QHH35HA |
72 |
- |
105.8 |
139.4 |
20.9 |
|||||||||||||||||||
|
QHH45CA |
70 |
9.2 |
20.5 |
86 |
60 |
13 |
60 |
- |
97 |
139.4 |
23 |
10 |
12.9 |
M10 |
16 |
18.5 |
20 |
45 |
38 |
20 |
17 |
14 |
105 |
22.5 |
|
QHH45HA |
80 |
- |
128.8 |
171.2 |
29.09 |
|||||||||||||||||||
|
型号 |
导轨固定螺栓尺寸 |
基本动额定负荷 |
基本静额定负荷 |
容许静力矩（KN-m） |
重量（kg） |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR |
MP |
MY |
滑块 |
导轨/米 |
|
|
QHH15CA |
M4×16 |
13.88 |
14.36 |
0.10 |
0.08 |
0.08 |
0.18 |
1.45 |
|
QHH20CA |
M5×16 |
23.08 |
25.63 |
0.26 |
0.19 |
0.19 |
0.29 |
2.21 |
|
QHH20HA |
27.53 |
31.67 |
0.31 |
0.27 |
0.27 |
0.38 |
||
|
QHH25CA |
M6×20 |
31.78 |
33.68 |
0.39 |
0.31 |
0.31 |
0.50 |
3.21 |
|
QHH25HA |
39.30 |
43.62 |
0.50 |
0.45 |
0.45 |
0.68 |
||
|
QHH30CA |
M8×25 |
46.49 |
48.17 |
0.60 |
0.5 |
0.50 |
0.87 |
4.47 |
|
QHH30HA |
56.72 |
65.09 |
0.83 |
0.89 |
0.89 |
1.15 |
||
|
QHH35CA |
M8×25 |
60.52 |
63.84 |
1.07 |
0.76 |
0.76 |
1.44 |
6.30 |
|
QHH35HA |
73.59 |
86.24 |
1.45 |
1.33 |
1.33 |
1.90 |
||
|
QHH45CA |
M12×35 |
89.21 |
94.81 |
1.83 |
1.38 |
1.38 |
2.72 |
10.41 |
|
QHH45HA |
108.72 |
128.43 |
2.47 |
2.41 |
2.41 |
3.59 |
||
