静音宽幅型QW系列

QW系列--静音式宽幅型直线导轨



QW系列增加了导轨宽度,并降低了组合高度,可在有限的安装空间内实现超高扭转阻抗能力,因此可采用单轴的方式使用。另外,搭配具有储油功能的同步连接器,可有效降低运转噪音,提升运转平顺性、寿命和润滑效率。因此,QW系列导轨具有更广泛的产业应用性,可适用于高速、安静和高洁净要求的高科技产业。

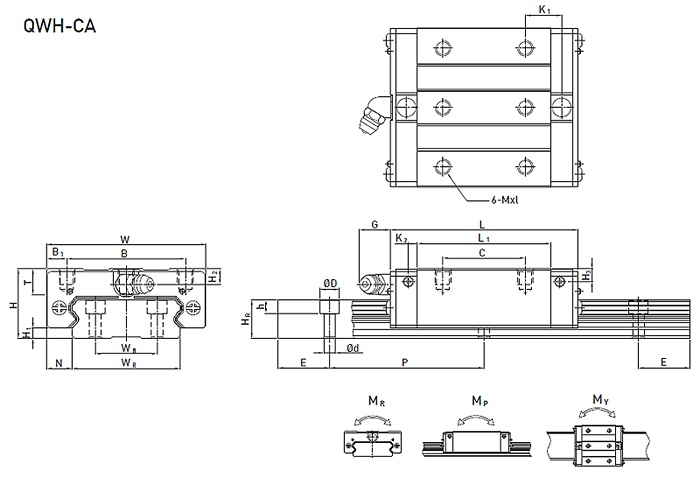

QW系列线性滑轨尺寸表如下:





注:1kgf=9.81N

型号

组件尺寸(mm)

滑块尺寸(mm)

滑轨尺寸(mm)

H

H1

N

W

B

B1

C

L1

L

K1

K2

G

M

T

T1

H2

H3

WR

WB

HR

D

h

d

P

E

QWH27CA

27

4

10

62

46

8

32

56.6

73.2

15.45

3.15

12

M6

10

--

6

5

42

24

15

7.5

5.3

4.5

60

20

QWH35CA

35

4

15.5

100

76

12

50

83

107

21.5

5.5

12

M8

13

--

8

6.5

69

40

19

11

9

7

80

20

QWW27CC

27

4

19

80

70

5

40

56.6

73.2

15.45

3.15

12

M6

8

10

6

5

42

24

15

7.5

5.3

4.5

60

20

QWW35CC

35

4

25.5

120

107

6.5

60

83

107

21.5

5.5

12

M8

11.2

14

8

6.5

69

40

19

11

9

7

80

20



型号

导轨固定螺栓尺寸

基本动额定负荷

基本静额定负荷

容许静力矩

重量(kg)

(mm)

C(KN)

C0(KN)

MR(KN-m)

MP(KN-m)

MY(KN-m)

滑块

导轨/米

QWH27CA

M4×16

16

22.2

0.42

0.20

0.20

0.35

4.7

QWH35CA

M6×20

36.8

49.2

1.51

0.65

0.65

1.1

9.7

QWW27CC

M4×16

16

22.2

0.42

0.20

0.20

0.43

4.7

QWW35CC

M6×20

36.8

49.2

1.51

0.20

0.65

1.26

9.7
