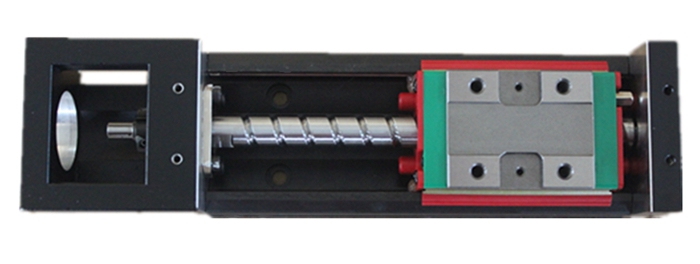

上银模组KK4001C-150A1-F0

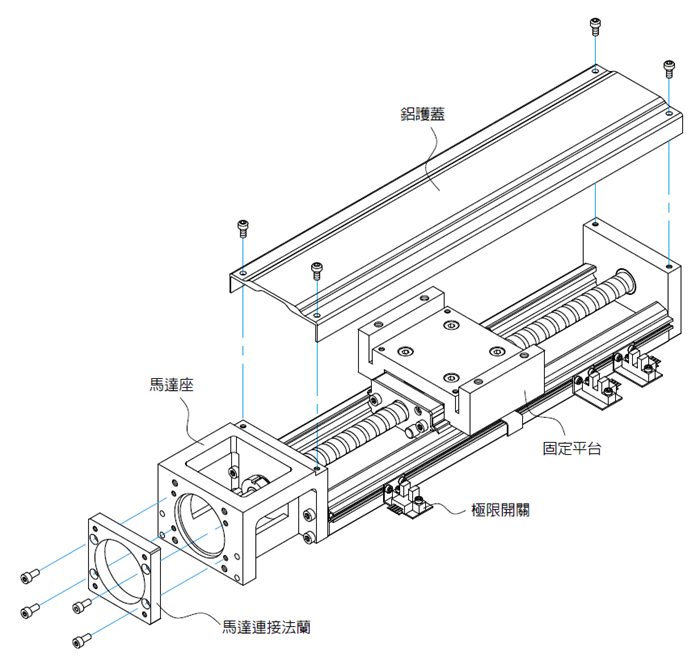

上银模组KK4001C-150A1-F0配件组装三维图：
台湾上银模组KK4001C配件的用途：
| 铝护盖、伸缩护套 | 可防止异物、杂质进入KK模组之内而影响其使用寿命、精度、顺畅度。 |
| 马达连接法兰 | 可将各种不同马达锁固于上银KK模组之上。 |
| 极限开关 | 提供滑块定位、启动原点以及防止滑块超过行程之安全机製。 |

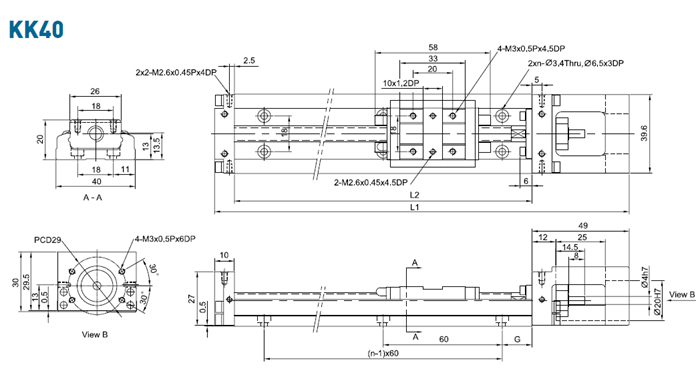

HIWIN上银直线模组KK4001C-150A1-F0尺寸表：
|
型号 |
轨道长度L2 （mm） |
全长L1 （mm） |
最大行程（mm） |
G（mm） |
n |
重量（kg） |
||
|
A1滑座 |
A2滑座 |
A1滑座 |
A2滑座 |
|||||
|
KK4001C-150A1-F0 |
150 |
209 |
86 |
34 |
15 |
3 |
0.6 |
0.67 |
上银线性模组KK40负载规格:
|
型号 |
滚珠丝杠 |
线性滑轨 |
|||||||||||
|
公称外径（mm） |
导程（mm） |
基本动额定负荷（N）
|
基本净额定负荷（N） |
基本动额定负荷（N）
|
基本净额定负荷（N）
|

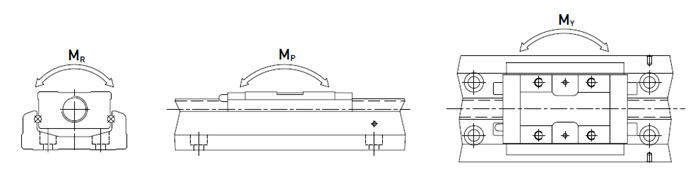

容许静力矩 |
|||||||
|
俯仰MP （N-m） |
偏摆MY （N-m） |
滚动MR （N-m） |
|||||||||||
|
-- |
-- |
滑座A |
滑座A |
滑座A1
|
滑座A2
|
滑座A1
|
滑座A2 |
滑座A1
|
滑座A2 |
||||
|
KK4001C-150A1 |
8 |
1 |
676 |
1284 |
3920 |
6468 |
33 |
182 |
33 |
182 |
81 |
162 |
|
上银精密线性模组KK40-150最大速度：
|
型号 |
滚珠丝杠导程（mm） |
轨道长度L2（mm） |
最大速度（mm/sec） |
|
KK4001C-150A1 |
01 |
100 |
190 |
上银HIWIN模组KK4001C精度等级：
单位：mm
|
型号 |
轨道长度 |
定位重现性 |
定位精度 |
行走平行度 |
最大启动扭力（N-cm） |
||||
|
一般级 |
一般级 |
一般级 |
一般级 |
||||||
|
KK4001C-150A1-F0 |
100 |
±0.01 |
--- |
--- |
0.8 |
||||
台湾上银KK模组精度说明：
1.定位精度（准确度）
模组由基准点沿一个方向移动，最后实际到达的距离与原设定到达的距离的最大差异值（绝对值）称之。
2.定位重现性（精密度）---往返位置重现性
表示IR滑台往返移动过程中，在某一设定位置测得的位置差异值，以全行程中的最大值称之。
3.行走平行度
（1）IR模组的滑台平面与模组安装平面之间的平行度。量表架于滑台平面中央，指针置于安装平面上，取全行程量测的最大差异值。
（2）IR模组的滑台与模组安装基准面之间的平行度。量表架于滑台平面中央，指针置于模组侧边安装基准面上，取全行程量测的最大差异值。
HIWIN模组热销型号：
KK4001C-100A1-F0 KK4001C-200A1-F0 KK4001P-100A1-F0 KK4001P-150A1-F0
KK5002C-150A1-F0 KK6005C-150A1-F0 KK6010C-150A1-F0 KK8610P-340A1-F0
