HGH四方型

HGH系列--重负荷四方型滚珠线性滑轨



HGH系列滑轨特点:

1、自动调心能力

来自圆弧沟槽的DF组合,在安装的时候,藉由钢珠的弹性变形及接触点的转移,即使安装面多少有点偏差,也能够被线性滑块内部吸收,产生自动调心能力的效果而得到高精度稳定的平滑运动。

2、具有互换性

由于对生产制造精度严格管控,线性滑轨尺寸能够维持在一定的水准内,且滑块有保持器的设计以防止钢珠脱落,因此部分系列精度具可换性,客户可依需要订购滑轨或滑块。

3、所有方向具有高刚性

运用四列式圆弧沟槽,配合四列钢珠等45度的接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷。



注:1kgf=9.81N

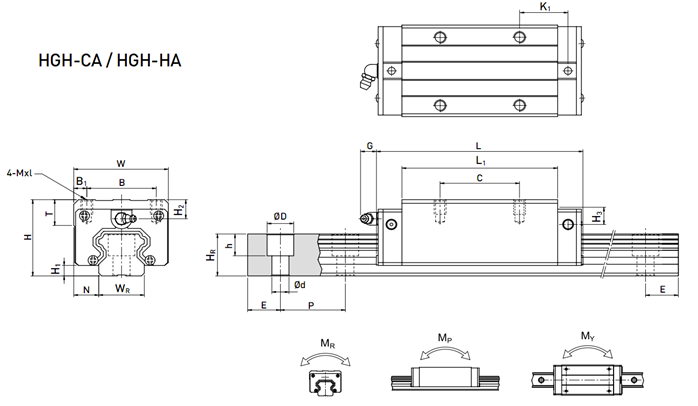

型号

组件尺寸(mm)

滑块尺寸(mm)

滑轨尺寸(mm)

H

H1

N

W

B

B1

C

L1

L

K1

K2

G

M

T

H2

H3

WR

HR

D

h

d

P

E

HGH15CA

28

4.3

9.5

34

26

4

26

39.4

61.4

10

4.85

5.3

M4

6

7.95

7.7

15

15

7.5

5.3

4.5

60

20

HGH20CA

30

4.6

12

44

32

6

36

50.5

77.5

12.5

6

12

M5

8

6

6

20

17.5

9.5

8.5

6

60

20

HGH20HA

50

65.2

92.2

12.6

HGH25CA

40

5.5

12.5

48

35

6.5

35

58

84

16.8

6

12

M6

8

10

9

23

22

11

9

7

60

20

HGH25HA

50

78.6

104.6

19.6

HGH30CA

45

6

16

60

40

10

40

70

97.4

20.25

6

12

M8

8.5

9.5

13.8

28

26

14

12

9

80

20

HGH30HA

60

93

120.4

21.75

HGH35CA

55

7.5

18

70

50

10

50

80

112.4

20.6

7

12

M8

10.2

16

19.6

34

29

14

12

9

80

20

HGH35HA

72

105.8

138.2

22.5

HGH45CA

70

9.5

20.5

86

60

13

60

97

139.4

23

10

12.9

M10

16

18.5

30.5

45

38

20

17

14

105

22.5

HGH45HA

80

128.8

171.2

28.9

HGH55CA

80

13

23.5

100

75

12.5

75

117.7

166.7

27.35

11

12.9

M12

17.5

22

29

53

44

23

20

16

120

30

HGH55HA

95

155.8

204.8

36.4

HGH65CA

90

15

31.5

126

76

25

70

144.2

200.2

43.1

14

12.9

M16

25

15

15

63

53

26

22

18

150

35

HGH65HA

120

203.6

259.6

47.8



型号

滑轨固定螺栓尺寸

基本动额定负荷

基本静额定负荷

容许静力矩(KN-m)

重量(kg)

 (mm)

C(KN)

C0(KN)

MR

MP

MY

滑块

导轨/米

HGH15CA

M4×16

11.38

16.97

0.12

0.10

0.10

0.18

1.45

HGH20CA

M5×16

17.75

27.76

0.27

0.20

0.20

0.30

2.21

HGH20HA

21.18

35.90

0.35

0.35

0.35

0.39

HGH25CA

M6×20

26.48

36.49

0.42

0.33

0.33

0.51

3.21

HGH25HA

32.75

49.44

0.56

0.57

0.57

0.69

HGH30CA

M8×25

38.74

52.19

0.66

0.53

0.53

0.88

4.47

HGH30HA

47.27

69.16

0.88

0.92

0.92

1.16

HGH35CA

M8×25

49.52

69.16

1.16

0.81

0.81

 1.45

6.30

HGH35HA

60.21

91.63

1.54

1.40

1.40

1.92

HGH45CA

M12×35

77.57

102.71

1.98

1.55

1.55

2.73

10.41

HGH45HA

94.54

136.46

2.63

2.68

2.68

3.61

HGH55CA

M14×45

114.44

148.33

3.69

2.64

2.64

4.17

15.08

HGH55HA

139.35

196.20

4.88

4.57

4.57

5.49

HGH65CA

M16×50

163.63

215.33

6.65

4.27

4.27

7.00

21.18

HGH65HA

208.36

303.13

9.38

7.38

7.38

9.82
