宽幅型WE系列滑轨
WE系列--宽幅型滚珠线性滑轨
WE系列采用四列钢珠承受负荷的设计，藉由45度的接触角度设计，具备四方向等负载特点以及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。同时增大线性滑轨宽度和降低组合高度，实现了超高扭转阻抗，在环境有要求空间的限制时，或有大力矩作用的需求下，可采用单轴的方式使用。
WE系列线性滑轨尺寸表如下：
注：1kgf=9.81N
|
型号 |
组件尺寸（mm） |
滑块尺寸（mm） |
滑轨尺寸（mm） |
||||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
H2 |
H3 |
WR |
WB |
HR |
D |
h |
d |
P |
E |
|
|
WEH21CA |
21 |
3 |
8.5 |
54 |
31 |
11.5 |
19 |
41.7 |
59 |
14.68 |
3.65 |
12 |
M5 |
8 |
-- |
4.5 |
4.2 |
37 |
22 |
11 |
7.5 |
5.3 |
4.5 |
50 |
25 |
|
WEH27CA |
27 |
4 |
10 |
62 |
46 |
8 |
32 |
51.8 |
72.8 |
14.15 |
3.5 |
12 |
M6 |
10 |
-- |
6 |
5 |
42 |
24 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
|
WEH35CA |
35 |
4 |
15.5 |
100 |
76 |
12 |
50 |
77.6 |
102.6 |
18.1 |
5.25 |
12 |
M8 |
13 |
-- |
8 |
6.5 |
69 |
40 |
19 |
11 |
9 |
7 |
80 |
20 |
|
型号 |
导轨固定螺栓尺寸 |
基本动额定负荷 |
基本静额定负荷 |
容许静力矩 |
重量（kg） |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR（KN-m） |
MP（KN-m） |
MY（KN-m） |
滑块 |
导轨/米 |
|
|
WEH21CA |
M4×12 |
7.21 |
13.7 |
0.23 |
0.10 |
0.10 |
0.20 |
3.0 |
|
WEH27CA |
M4×16L |
12.4 |
21.6 |
0.47 |
0.17 |
0.17 |
0.35 |
4.8 |
|
WEH35CA |
M6×20L |
29.8 |
49.4 |
1.6 |
0.67 |
0.67 |
1.1 |
9.9 |

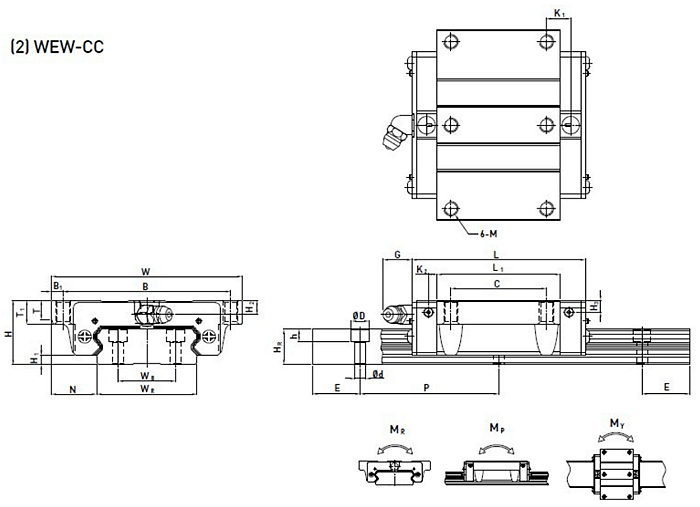

注：1kgf=9.81N
|
型号 |
组件尺寸（mm） |
滑块尺寸（mm） |
滑轨尺寸（mm） |
||||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
H2 |
H3 |
WR |
WB |
HR |
D |
h |
d |
P |
E |
|
|
WEW21CC |
21 |
3 |
15.5 |
68 |
60 |
4 |
29 |
41.7 |
59 |
9.68 |
3.65 |
12 |
M5 |
7.3 |
8 |
4.5 |
4.2 |
37 |
22 |
11 |
7.5 |
5.3 |
4.5 |
50 |
25 |
|
WEW27CC |
27 |
4 |
19 |
80 |
70 |
5 |
40 |
51.8 |
72.8 |
10.15 |
3.5 |
12 |
M6 |
8 |
10 |
6 |
5 |
42 |
24 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
|
WEW35CC |
35 |
4 |
25.5 |
120 |
107 |
6.5 |
60 |
77.6 |
102.6 |
13.35 |
5.25 |
12 |
M8 |
11.2 |
14 |
8 |
6.5 |
69 |
40 |
19 |
11 |
9 |
7 |
80 |
20 |
|
型号 |
导轨固定螺栓尺寸 |
基本动额定负荷 |
基本静额定负荷 |
容许静力矩 |
重量（kg） |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR（KN-m） |
MP（KN-m） |
MY（KN-m） |
滑块 |
导轨/米 |
|
|
WEW21CC |
M4×12 |
7.21 |
13.7 |
0.23 |
0.10 |
0.10 |
0.23 |
3.0 |
|
WEW27CC |
M4×16L |
12.4 |
21.6 |
0.47 |
0.17 |
0.17 |
0.43 |
4.8 |
|
WEW35CC |
M6×20L |
29.8 |
49.4 |
1.6 |
0.67 |
0.67 |
1.26 |
9.9 |
