抗扭矩CG系列导轨

CG系列--抗扭矩型线性滑轨



CG系列滑轨特点:

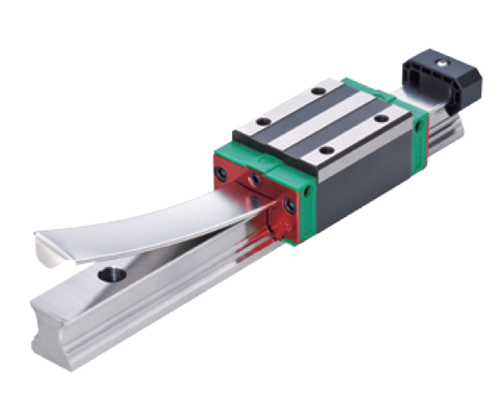

1.线性滑轨搭配覆盖带,有良好的防尘效果。

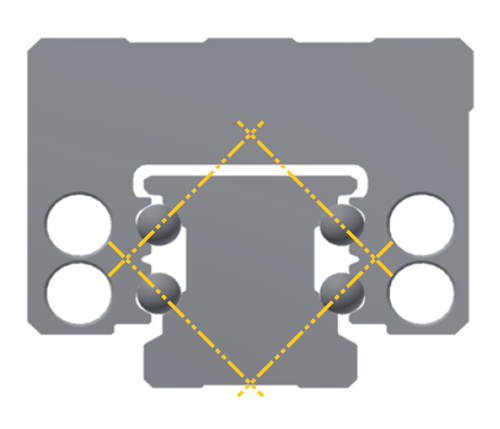

2.轨道采用O型结构设计,更加的抗扭矩。

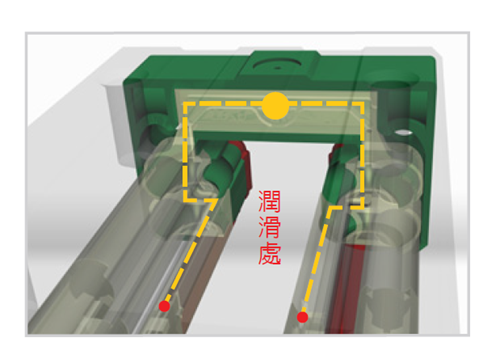

3.油路设计经过改良,滑块润滑更充分。

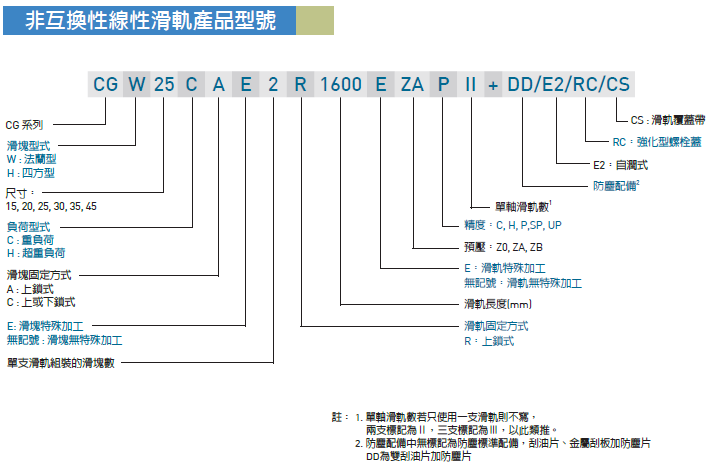

CG系列滑轨型号含义:

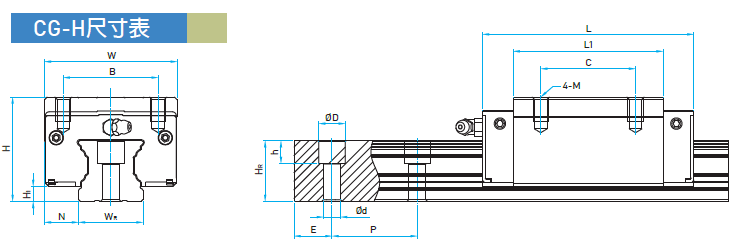

上银CG直线导轨参数表:



型号
组件尺寸(mm)
滑块尺寸(mm)
H
H1
N
W
B
B1
C
L1
L
G
M× l
T
CGH15CA
28
4.3
9.5
34
26
4
26
39.2
58.2
5.3
M4×5
6
CGH15HA
28
4.3
9.5
34
26
4
26
53.6
72.6
5.3
M4×5
6
CGH20CA
30
4.6
12
44
32
6
36
52.5
77.5
12
M5×6
8
CGH20HA
30
4.6
12
44
32
6
50
68.5
90.5
12
M5×6
8
CGH25CA
40
6.1
12.5
48
35
6.5
35
61
84
12
M6×8
8
CGH25HA
40
6.1
12.5
48
35
6.5
50
78.6
104.6
12
M6×8
8
CGH30CA
45
7
16
60
40
10
40
69
96.9
12
M8×10
8.5
CGH30HA
45
7
16
60
40
10
60
92.3
118.9
12
M8×10
8.5
CGH35CA
55
7.6
18
70
50
10
50
79
111.4
12
M8×12
10.2
CGH35HA
55
7.6
18
70
50
10
70
105
137.4
12
M8×12
10.2
CGH45CA
70
9.7
20.5
86
60
13
80
97.8
137.8
12.9
M10×17
16
CGH45HA
70
9.7
20.5
86
60
13
80
132.3
172.3
12.9
M10×17
16


型号
滑轨尺寸(mm)
基本动额定负荷
基本静额定负荷
WR
HR
D
h
d
P
Cdyn [N]
C0 [N]
CGH15CA
15
16.2
7.5
5.3
4.5
60
13800
18020
CGH15HA
15
16.2
7.5
5.3
4.5
60
17600
25530
CGH20CA
20
20.55
9.5
8.5
6
60
23700
30510
CGH20HA
20
20.55
9.5
8.5
6
60
28600
39900
CGH25CA
23
24.25
11
9
7
60
34960
43940
CGH25HA
23
24.25
11
9
7
60
42180
57460
CGH30CA
28
28.35
14
12.35
9
80
46000
55190
CGH30HA
28
28.35
14
12.35
9
80
58590
78180
CGH35CA
34
31.95
14
12
9
80
61170
79300
CGH35HA
34
31.95
14
12
9
80
77900
112340
CGH45CA
45
39.85
20
17
14
105
97630
133000
CGH45HA
45
39.85
20
17
14
105
124430
217200

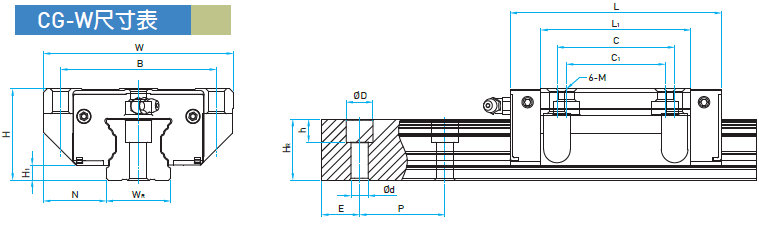

型号
组件尺寸(mm)
滑块尺寸(mm)
H
H1
N
W
B
B1
C
L1
L
G
M× l
T
CGW15CA
24
4.3
16
47
38
4.5
30
39.2
58.2
5.3
M5
6
CGW15HA
24
4.3
16
47
38
4.5
30
53.6
72.6
5.3
M5
6
CGW20CA
30
4.6
21.5
63
53
5
40
52.5
77.5
12
M6
8
CGW20HA
30
4.6
21.5
63
53
5
40
68.5
90.5
12
M6
8
CGW25CA
36
6.1
23.5
70
57
6.5
45
61
84
12
M8
8
CGW25HA
36
6.1
23.5
70
57
6.5
45
78.6
104.6
12
M8
8
CGW30CA
42
7
31
90
72
9
52
69
96.9
12
M10
8.5
CGW30HA
42
7
31
90
72
9
52
92.3
118.9
12
M10
8.5
CGW35CA
48
7.6
33
100
82
9
62
79
111.4
12
M10
10.1
CGW35HA
48
7.6
33
100
82
9
62
105
137.4
12
M10
10.1
CGW45CA
60
9.7
37.5
120
100
10
80
97.8
137.8
12.9
M12
15.1
CGW45HA
60
9.7
37.5
120
100
10
80
132.3
172.3
12.9
M12
15.1


型号
滑轨尺寸(mm)
基本动额定负荷
基本静额定负荷
WR
HR
D
h
d
P
Cdyn [N]
C0 [N]
CGW15CA
15
16.2
7.5
5.3
4.5
60
13800
18020
CGW15HA
15
16.2
7.5
5.3
4.5
60
17600
25530
CGW20CA
20
20.55
9.5
8.5
6
60
23700
30510
CGW20HA
20
20.55
9.5
8.5
6
60
28600
39900
CGW25CA
23
24.25
11
9
7
60
34960
43940
CGW25HA
23
24.25
11
9
7
60
42180
57460
CGW30CA
28
28.35
14
12.35
9
80
46000
55190
CGW30HA
28
28.35
14
12.35
9
80
58590
78180
CGW35CA
34
31.95
14
12
9
80
61170
79300
CGW35HA
34
31.95
14
12
9
80
77900
112340
CGW45CA
45
39.85
20
17
14
105
97630
133000
CGW45HA
45
39.85
20
17
14
105
124430
217200
