MGW加宽型

MGW系列--微小型宽幅直线导轨



上银MGW系列导轨特点:

1、加宽滑轨之设计大幅提升力矩负荷能力,可单轴使用。

2、哥德型四点接触设计,可承受各种方向之负荷并具有高刚性之特点。

3、滑块装有微小型保持钢丝,取下滑块钢珠也不会脱落。

4、滑轨、滑块及所有金属配件均采用不锈钢材质,具抗腐蚀之特性。





注:1kgf=9.81N

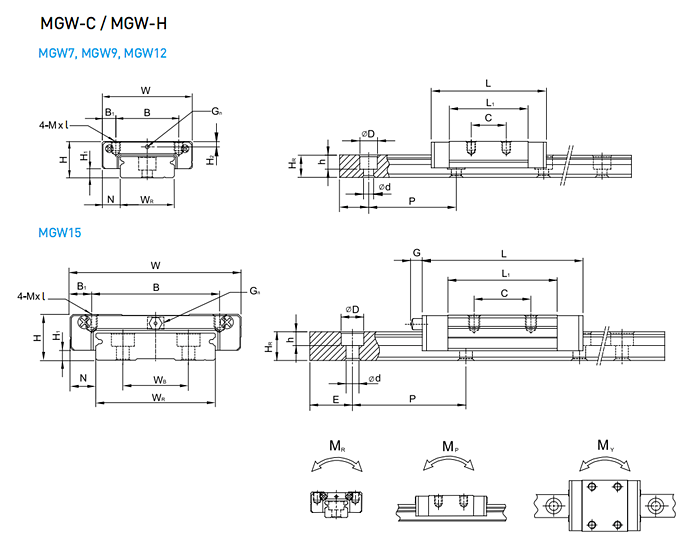

型号

组件尺寸(mm)

滑块尺寸(mm)

滑轨尺寸(mm)

H

H1

N

W

B

B1

C

L1

L

G

GN

M

H2

WR

HR

D

h

d

P

E

MGW5C

6.5

1.5

3.5

17

13

2

-

14.1

20.5

-

Φ0.8

M2.5

1

10

4

5.5

1.6

3

20

5

MGW5CL

-

8.5

6.5

M3

MGW7C

9

1.9

5.5

25

19

3

10

21

31.2

-

Φ1.2

M3

1.85

14

5.2

6

3.2

3.5

30

10

MGW7H

19

30.8

41

MGW9C

12

2.9

6

30

21

4.5

12

27.5

39.3

-

Φ1.2

M3

2.4

18

7

6

4.5

3.5

30

10

MGW9H

23

3.5

24

38.5

50.7

MGW12C

14

3.4

8

40

28

6

15

31.3

46.1

-

Φ1.2

M3

2.8

24

8.5

8

4.5

4.5

40

15

MGW12H

28

45.6

60.4

MGW15C

16

3.4

9

60

45

7.5

20

38

54.8

5.2

M3

M4

3.2

42

9.5

8

4.5

4.5

40

15

MGW15H

35

57

73.8



型号

滑轨固定螺栓尺寸

基本动额定负荷

基本静额定负荷

容许静力矩(KN-m)

重量(kg)

 (mm)

C(KN)

C0(KN)

MR

MP

MY

滑块

导轨/米

MGW5C

M2.5×7

0.68

1.18

5.5

2.7

2.7

0.016

0.34

MGW5CL

MGW7C

M3×6

1.37

2.06

15.70

7.14

7.14

0.020

0.51

MGW7H

1.77

3.14

23.45

15.53

15.53

0.029

MGW9C

M3×8

2.75

4.12

40.12

18.96

18.96

0.040

0.91

MGW9H

3.43

5.89

54.54

34.00

34.00

0.057

MGW12C

M4×8

3.92

5.59

70.34

27.80

27.80

0.071

1.49

MGW12H

5.10

8.24

102.70

57.37

57.37

0.103

MGW15C

M4×10

6.77

9.22

199.34

56.66

56.55

0.143

2.86

MGW15H

8.93

13.38

299.01

122.60

122.60

0.215
