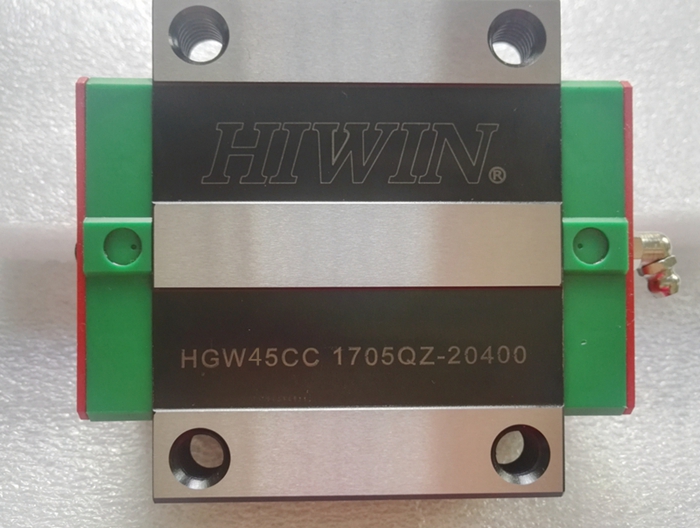

上银导轨滑块HGW45CC

发布时间:2018/3/22 9:35:36 浏览次数:2217

上银导轨滑块HGW45CC导轨尺寸图：

HGW45CC滑块包含HGW45CA滑块和HGW45CB滑块。（因为后缀CC 滑块安装方式是上锁式或下锁式；后缀CA 滑块是上锁式；后缀CB 滑块是下锁式，所以HGW45CC包含HGW45CA和HGW45CB。）

注：1kgf=9.81N

型号	组件尺寸（mm）			滑块尺寸（mm）													滑轨尺寸（mm）
型号	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	H2	H3	WR	HR	D	h	d	P	E
HGW45CC	60	9.5	37.5	120	100	10	80	97	139.4	13	10	12.9	M12	15.1	8.5	20.5	45	38	20	17	14	105	22.5

型号	滑轨固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩（KN-m）			重量（kg）
型号	（mm）	C（KN）	C0（KN）	MR	MP	MY	滑块	导轨/米
HGW45CC	M12×35	77.57	102.71	1.98	1.55	1.55	2.79	10.41

台湾上银直线导轨HGW45CC行走平行度：

滑轨长度（mm）	精度等级(μm)
滑轨长度（mm）	C	H	P	SP	UP
0 ~100	12	7	3	2	2
100~200	14	9	4	2	2
200~300	15	10	5	3	2
300~500	17	12	6	3	2
500~700	20	13	7	4	2
700~900	22	15	8	5	3
900~1100	24	16	9	6	3
1100~1500	26	18	11	7	4
1500~1900	28	20	13	8	4
1900~2500	31	22	15	10	5
2500~3100	33	25	18	11	6
3100~3600	36	27	20	14	7
3600~4000	37	28	21	15	7

台湾上银直线滑轨HG系列预压等级：

预压等级	标记	预压力	使用条件	使用范围
无预压	Z0	0~0.02C	负荷方向固定且冲击小，精度要求低	搬送装置，自动包装机，自动化产业机械，一般工业机械的XY轴，焊接机，熔断机，工具交换装置
中预压	ZA	0.05C~0.07C	轻负荷且要求高精度	一般工业机械的Z轴，放电加工机，NC车床，精密XY平台，测定器，机械加工中心，立式加工中心，工业用机器人，自动涂装机，各种高速材料供给装置
重预压	ZB	0.10C~0.12C	刚性要求，且有振动，冲击之使用环境	机械加工中心，磨床，NC车床，立式或卧式铣床，机床的Z轴，重切削加工机
等级	互换性线轨（单出件）			非互换性线轨（组合件）
预压等级	Z0，ZA			Z0，ZA，ZB

台湾上银导轨HGW45CC端距(E) :

台湾上银HGW45CA导轨端距(E) :

东莞市启威五金机电有限公司备有导轨标准长度库存供应客户需求。若客户订购非标准长度导轨时，端面距离E的尺寸最好不要大于1/2P,防止因E的尺寸过大导致导轨装配后端部的不稳定，从而降低直线导轨的精度。

L=(n-1)×P+2×E

L:导轨总长度（mm）

n:螺栓孔数

P:螺栓孔与孔之间的距离（mm）

E：最边上的螺栓孔中心至端面的距离（mm）

举例说明：HGW45CC2R1000ZAC，孔与孔之间的距离为105，总长为1000，计算方式如下：

1000÷105=9.524，那么导轨可以分成9等分，余下的就是导轨端距总和。1000-105×9=55,由此可知，导轨两端端距总和为55，如果端距平分就是27.5-27.5,其他分法:27-28,26-29,25-30,24-31.......，只要总和等于55就可以了。

上银HG系列滑轨安装方式（一种是上锁式，一种是下锁式）

直线导轨撞弯如何校直：

导轨基准导轨理论基准直线是空间直线，所以两个互相垂直的平面分别校直，在校直过程中，直线度误差的测量也在这两个平面内操作。导轨是刚性件，挠度较小，所以校直幅度不宜过大，校直过程中，直线度误差计算采用最小二乘法。在校直的过程中，是以最小二乘中线作为基准直线。在校两条导轨平行程度时，也是采用最小二乘中线为基准。

校直过程中的基准直线实际是平行基准导轨最小二乘中线并且通过极限点的直线。由于以基准导轨最小二乘中线为基准线，为调整方便，选取平行基准线并且通过极限点的直线作为调整的基准，然后计算出各测点相对该调整基准直线的偏移量，按其偏移量进行调整。在校直例中，铅垂面的极限点就是最大值；水平面的极限点就是上侧导轨的最大值或下侧导轨的最小值。

直线导轨的校直步骤：

1. 第二条导轨的平行度校直
（1）测量出该导轨的直线度误差和各测点的相对坐标（偏移量）；然后，分别用水平仪测出两条导轨起始点与结束点的角度差（联结件之间均紧固），通过角度差和在长度方向的距离可以计算出首尾两点的高度差。用千分表测出两条导轨首尾端点水平方向平行度的变化量。
（2）第二条导轨的调整必须以第一条（已校直过的）导轨为基准。要使该导轨的调整基准直线与基准导轨的最小二乘中线（基准导轨的理想直线基准）在铅垂方向平行，即两条理想基准直线共平面（将这两条异面直线平移到一个铅垂面中能够平行）。

2. 基准导轨的校直
（1）利用空间直线度测量仪测量出导轨水平和铅垂方向的直线度误差，并且计算出各测点相对最小二乘中线的偏移量。
（2）根据计算结果的，确定直线基准。然后根据相应点的偏移量，为各处增加材料，调整好导轨，使其在两个平面的直线度误差达到要求。
