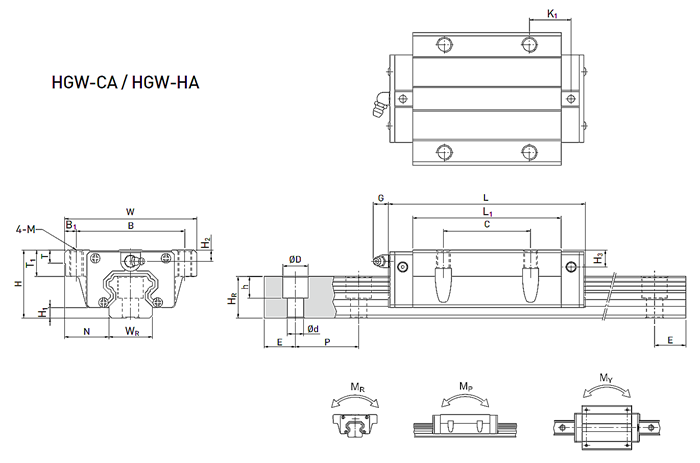

上银导轨HGW35CA尺寸图:
注:1kgf=9.81N
型号 |
组件尺寸(mm) |
滑块尺寸(mm) |
滑轨尺寸(mm) |
||||||||||||||||||||
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
HGW35CA |
48 |
7.5 |
33 |
100 |
82 |
9 |
62 |
80 |
112.4 |
14.6 |
7 |
12 |
M10 |
10.1 |
9 |
12.6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
型号 |
滑轨固定螺栓尺寸 |
基本动额定负荷 |
基本静额定负荷 |
容许静力矩(KN-m) |
重量(kg) |
|||
(mm) |
C(KN) |
C0(KN) |
MR |
MP |
MY |
滑块 |
导轨/米 |
|
HGW35CA |
M8×25 |
49.52 |
69.16 |
1.16 |
0.81 |
0.81 |
1.56 |
6.30 |
台湾上银直线导轨HG系列行走平行度:
滑轨长度(mm) |
精度等级(μm) |
||||
C |
H |
P |
SP |
UP |
|
0 ~100 |
12 |
7 |
3 |
2 |
2 |
100~200 |
14 |
9 |
4 |
2 |
2 |
200~300 |
15 |
10 |
5 |
3 |
2 |
300~500 |
17 |
12 |
6 |
3 |
2 |
500~700 |
20 |
13 |
7 |
4 |
2 |
700~900 |
22 |
15 |
8 |
5 |
3 |
900~1100 |
24 |
16 |
9 |
6 |
3 |
1100~1500 |
26 |
18 |
11 |
7 |
4 |
1500~1900 |
28 |
20 |
13 |
8 |
4 |
1900~2500 |
31 |
22 |
15 |
10 |
5 |
2500~3100 |
33 |
25 |
18 |
11 |
6 |
3100~3600 |
36 |
27 |
20 |
14 |
7 |
3600~4000 |
37 |
28 |
21 |
15 |
7 |
台湾上银线性滑轨HG系列预压等级:
预 压 等 级 | 标 记 | 预压力 | 使用条件 | 使用范围 |
无预压 | Z0 | 0~0.02C | 负荷方向固定且冲击小,精度要求低 | 搬送装置,自动包装机,自动化产业机械,一般工业机械的XY轴,焊接机,熔断机,工具交换装置 |
中预压 | ZA | 0.05C~0.07C | 轻负荷且要求高精度 | 一般工业机械的Z轴,放电加工机,NC车床,精密XY平台,测定器,机械加工中心,立式加工中心,工业用机器人,自动涂装机,各种高速材料供给装置 |
重预压 | ZB | 0.10C~0.12C | 刚性要求,且有振动,冲击之使用环境 | 机械加工中心,磨床,NC车床,立式或卧式铣床,机床的Z轴,重切削加工机 |
等 级 | 互换性线轨(单出件) | 非互换性线轨(组合件) | ||
预 压 等 级 | Z0,ZA | Z0,ZA,ZB |
台湾上银导轨HGW35CA(HGW35CC)端距(E) :
东莞市启威五金机电有限公司备有导轨标准长度库存供应客户需求。若客户订购非标准长度导轨时,端面距离E的尺寸最好不要大于1/2P,防止因E的尺寸过大导致导轨装配后端部的不稳定,从而降低直线导轨的精度。
L=(n-1)×P+2×E
L:导轨总长度(mm)
n:螺栓孔数
P:螺栓孔与孔之间的距离(mm)
E:最边上的螺栓孔中心至端面的距离(mm)
举例说明:HGW35CA2R1000ZAC,孔与孔之间的距离为80,总长为1000,计算方式如下:
1000÷80=12.5,那么导轨可以分成12等分,余下的就是导轨端距总和。1000-80×12=40,由此可知,导轨两端端距总和为40,如果端距平分就是20-20,其他分法:21-19,22-18,23-17,24-16.......,只要总和等于40就可以了。
上银HG系列滑轨安装方式(一种是上锁式,一种是下锁式)
上银导轨HGW35CA的维护与保养:
上银HIWIN导轨属于精密零件,因而在使用时要求有相当地慎重态度,如果使用不当,也不能达到预期的性能效果,而且容易使导轨损坏。因此使用导轨时应注意以下事项:
1、保持导轨及其周围环境的清洁,即使肉眼看不见的微小灰尘进入导轨,也会增加导轨的磨损,振动和噪声。
2、导轨在使用安装时要认真仔细,不允许强力冲压,不允许用锤直接敲击导轨,不允许通过滚动体传递压力。
3、使用合适、准确的安装工具,尽量使用专用工具,极力避免使用布类和短纤维之类的东西。
4、防止导轨的锈蚀,直接用手拿取导轨时,要充分洗去手上的汗液,并涂以优质矿物油后再进行操作,在雨季和夏季尤其要注意防锈。
5、导轨长时间在没有润滑油润滑的情况下工作,磨损会大大增加。隔断时间为导轨涂润滑油是一个很好的解决办法,经常润滑可以大大提高导轨的使用寿命。
HIWIN热销型号:
HGH35CA HGW35HA MGN15C MGW7C QHH15CA QEW25CA RGH55CA RGW25CC EGH25CA EGW35CA

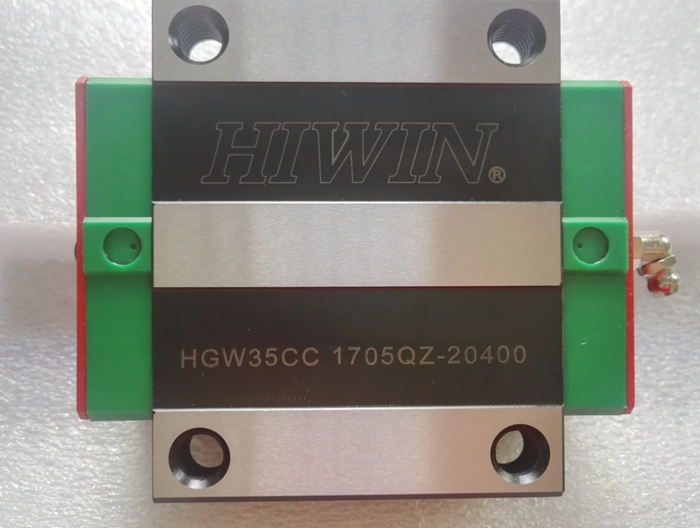

文章标题:上银导轨HGW35CA
