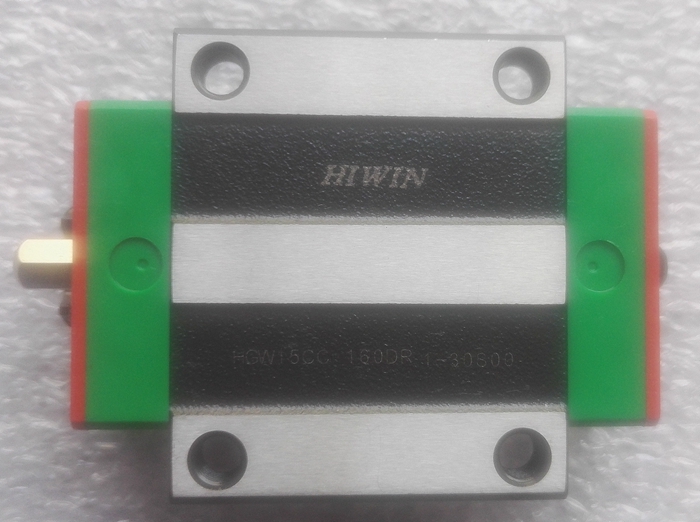

上银直线导轨HGW15CA

发布时间:2018/3/16 9:49:59 浏览次数:911

上银直线导轨HGW15CA规格尺寸图

注：1kgf=9.81N

型号	组件尺寸（mm）			滑块尺寸（mm）													滑轨尺寸（mm）
型号	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	H2	H3	WR	HR	D	h	d	P	E
HGW15CA	24	4.3	16	47	38	4.5	30	39.4	61.4	8	4.85	5.3	M5	6	3.95	3.7	15	15	7.5	5.3	4.5	60	20

型号	滑轨固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩（KN-m）			重量（kg）
型号	（mm）	C（KN）	C0（KN）	MR	MP	MY	滑块	导轨/米
HGW15CA	M4×16	11.38	16.97	0.12	0.10	0.10	0.17	1.45

台湾上银导轨HGW15CA行走平行度

滑轨长度（mm）	精度等级(μm)
滑轨长度（mm）	C	H	P	SP	UP
0 ~100	12	7	3	2	2
100~200	14	9	4	2	2
200~300	15	10	5	3	2
300~500	17	12	6	3	2
500~700	20	13	7	4	2
700~900	22	15	8	5	3
900~1100	24	16	9	6	3
1100~1500	26	18	11	7	4
1500~1900	28	20	13	8	4
1900~2500	31	22	15	10	5
2500~3100	33	25	18	11	6
3100~3600	36	27	20	14	7
3600~4000	37	28	21	15	7

台湾上银直线导轨HGW15CA预压等级（HG系列线性滑轨提供三种标准预压，可依据用途选择合适的预压力）

预压等级	标记	预压力	使用条件	使用范围
无预压	Z0	0~0.02C	负荷方向固定且冲击小，精度要求低	搬送装置，自动包装机，自动化产业机械，一般工业机械的XY轴，焊接机，熔断机，工具交换装置
中预压	ZA	0.05C~0.07C	轻负荷且要求高精度	一般工业机械的Z轴，放电加工机，NC车床，精密XY平台，测定器，机械加工中心，立式加工中心，工业用机器人，自动涂装机，各种高速材料供给装置
重预压	ZB	0.10C~0.12C	刚性要求，且有振动，冲击之使用环境	机械加工中心，磨床，NC车床，立式或卧式铣床，机床的Z轴，重切削加工机
等级	互换性线轨（单出件）			非互换性线轨（组合件）
预压等级	Z0，ZA			Z0，ZA，ZB

台湾上银HIWIN导轨HGW15CA（HGW15CC）端距(E)

东莞市启威五金机电有限公司备有导轨标准长度库存供应客户需求。若客户订购非标准长度导轨时，端面距离E的尺寸最好不要大于1/2P,防止因E的尺寸过大导致导轨装配后端部的不稳定，从而降低直线导轨的精度。

L=(n-1)×P+2×E

L:导轨总长度（mm）

n:螺栓孔数

P:螺栓孔与孔之间的距离（mm）

E：最边上的螺栓孔中心至端面的距离（mm）

举例说明：HGW15CA2R640ZAC，孔与孔之间的距离为60，总长为640，计算方式如下：

640÷60=10.667，那么导轨可以分成10等分，余下的就是导轨端距总和。640-60×10=40,由此可知，导轨两端端距总和为40，如果端距平分就是20-20,其他分法:21-19,22-18,23-17,24-16.......，只要总和等于40就可以了。

上银HG系列滑轨安装方式（一种是上锁式，一种是下锁式）

上银导轨组装注意事项:
上银导轨属于高精度的机械专用精密传动件，一旦有损伤则会影响其使用效果，固在组装时应注意以下事项：
A、在滑块与滑轨需组合的情况下，首选需水平放置滑轨，然后将滑块对直滑轨一端水平放置，最后把滑块推到滑轨上即可。（注意：滑块内必须有黑色夹轨，夹轨的作用：防止钢珠掉出来）
B、勿擅自拆卸各部位，擅自拆卸会招致粉尘的进入或使各部位组合精度降低，因此，请不要随便拆卸。
C、挪动导轨时需注意：倾斜滑轨，滑块就会移动，这时需留意不要使滑块从滑轨上滑落，以免摔伤滑块或使滑块内的钢珠掉出来。
D、上银滑块绿色端盖是用塑胶制成的，如用力敲打或碰撞，就会使其受损，故需多加注意。
