上银导轨在机床受到振动及冲击力作用下的安装方法

发布时间:2015/9/6 17:27:21 浏览次数:1490

1、固定方式

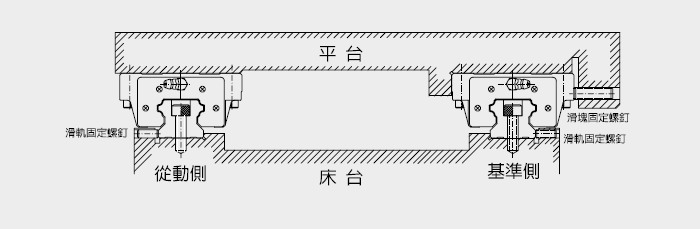

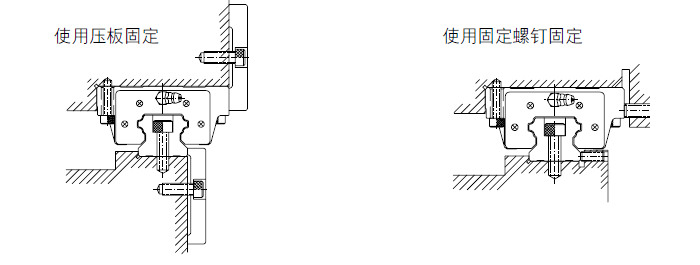

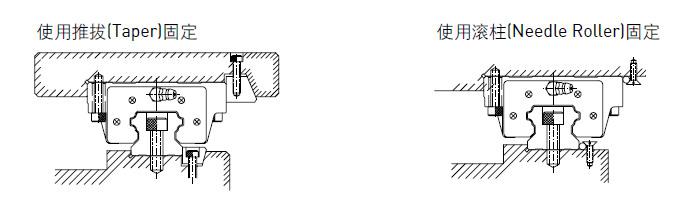

当机床平台受到振动、冲击力的作用时，导轨及滑块很可能偏离原来的固定位置而影响精度。为避免这种情况的发生，建议采用以下方式来固定导轨及滑块，以确保机床平台的运行精度。

2、上银导轨安装

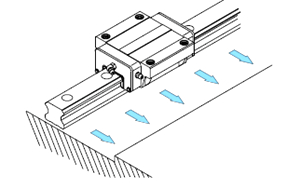

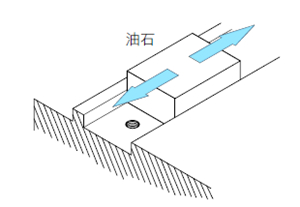

1、清楚机床平台装配面的污物。

2、将上银导轨平稳的放在机台上，并让导轨侧旁基准面靠上机台的装配面。

3、试锁装配螺丝以确认螺栓孔是否吻合，并装上银导轨底部基准面大概固定于机台底部装配面。

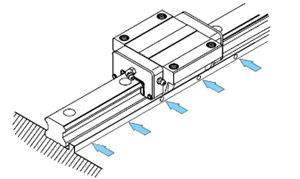

4、使用侧向固定螺丝，按顺序将上银导轨侧旁基准面靠紧机台侧旁装配面，以确定都贵位置。

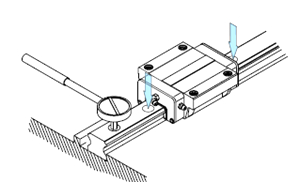

5、使用扭力扳手，以特定扭力按顺序锁紧装配螺螺丝，将导轨底部基准面靠紧机台底部装配面。

6、按照1到5的步骤安装其余配对滑轨。

3、滑块安装

a、使用装备螺丝将承载平台固定于滑块上。

b、使用固定螺丝，将滑块侧旁基准面紧固于平台侧旁装配面上，以确保滑块位置。

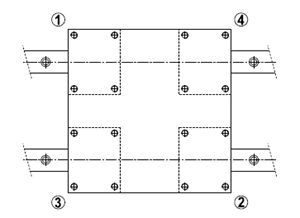

c、锁紧装配螺丝将承载平台按1-4对角线顺序紧固于滑块上。
